一．0.1Hz 超低频耐压技术优点

超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。在对大中型发电机、电动机、电力电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，国际上普遍采用了降低试验频率，从而降低了试验电源容量的方法。从国内外多年的理论和实践证明，用 0.1Hz 超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单。这就是为什么发达国家普遍采用这一方法的主要原因。

      根据我国电力系统实际情况，国家发改委已制定了《35kV 及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准，2004 年颁布了电力行业标准《超低频高压发生器通用技术条件 DL/T 849.4－2004》，我国正在推广这一最新的试验方法。虽然直流耐压试验设备具有体积小、重量轻和造价低等优点，但是直流耐压试验对被试品绝缘破坏性也是最大的。所以国家最新颁布的电气设备预防性试验相关规程已经明文规定不再使用直流高压对电气设备进行耐压试验，推荐使用交流耐压试验。

      本公司研制的新一代本系列 0.1Hz 超低频高压发生器”采用最新电力电子元器件和最新 ARM7 单片机技术，进一步降低了设备的体积和重量，傻瓜式操作，性能更稳定，克服了第一代机械式升压器使用寿命短、故障率高、体积大的缺点。通过多年的实践，大量用户的反馈表明：本  系列超低频高压技术在全国领先，性价比最高！

二． 产品技术参数

1. 输出额定电压：参见表 3

2. 输出频率：0.1Hz、0.05Hz、0.02Hz

3. 带载能力：   0.1Hz最大 1.1µF

   0.05Hz 最大 2.2µF

   0.02Hz 最大 5.5µF

4. 测量精度：3%

5. 电压正，负峰值误差：≤3％

6. 电压波形失真度：≤5％

7. 使用条件：户内、户外；温度：-10℃～+40℃；湿度：≤85％RH

8. 电源保险管：参见表 3

9. 电源：电压 220V±5%，50±5Hz

注意：若使用便携式发电机供电，要求发电机输出电压、频率稳定（一般要

求功率大于 3kW，频率 50Hz，电压 220V±5%

三.产品特点

☆ 技术先进：采用数字变频技术，微电脑控制，升压、降压、测量、保护等测试过程全自动化。

☆ 操作方便：接线简单，傻瓜式操作。

☆ 保护全面：多重保护（过压保护、高低压侧过流保护），动作迅速（动作时间≤10ms）,仪器安全可靠。

☆ 安全可靠：控制器和高压发生器低压连接，光电控制，使用安全可靠。

☆ 采用了高低压闭环负反馈控制电路，输出无容升效应。

☆ 配置齐全：电容触摸屏，液晶汉字显示，自动存储，自动打印。

☆ 测试范围大：0.1Hz、0.05Hz 及 0.02Hz 多频率选择，测试范围大。

☆ 体积小、重量轻：十分利于户外作业。

   ☆ 中英文切换功能

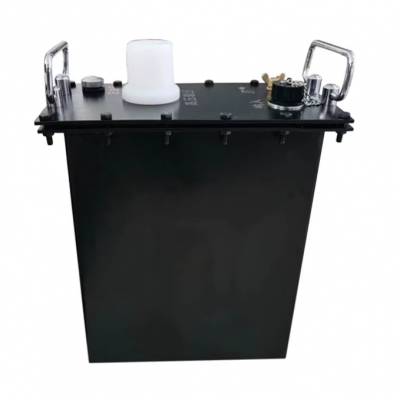

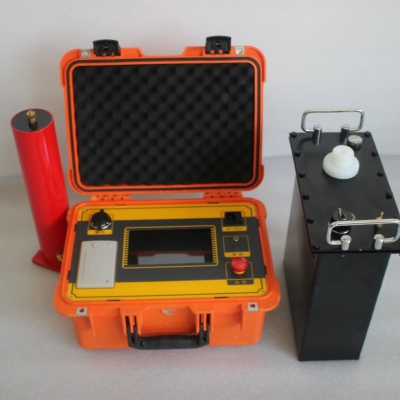

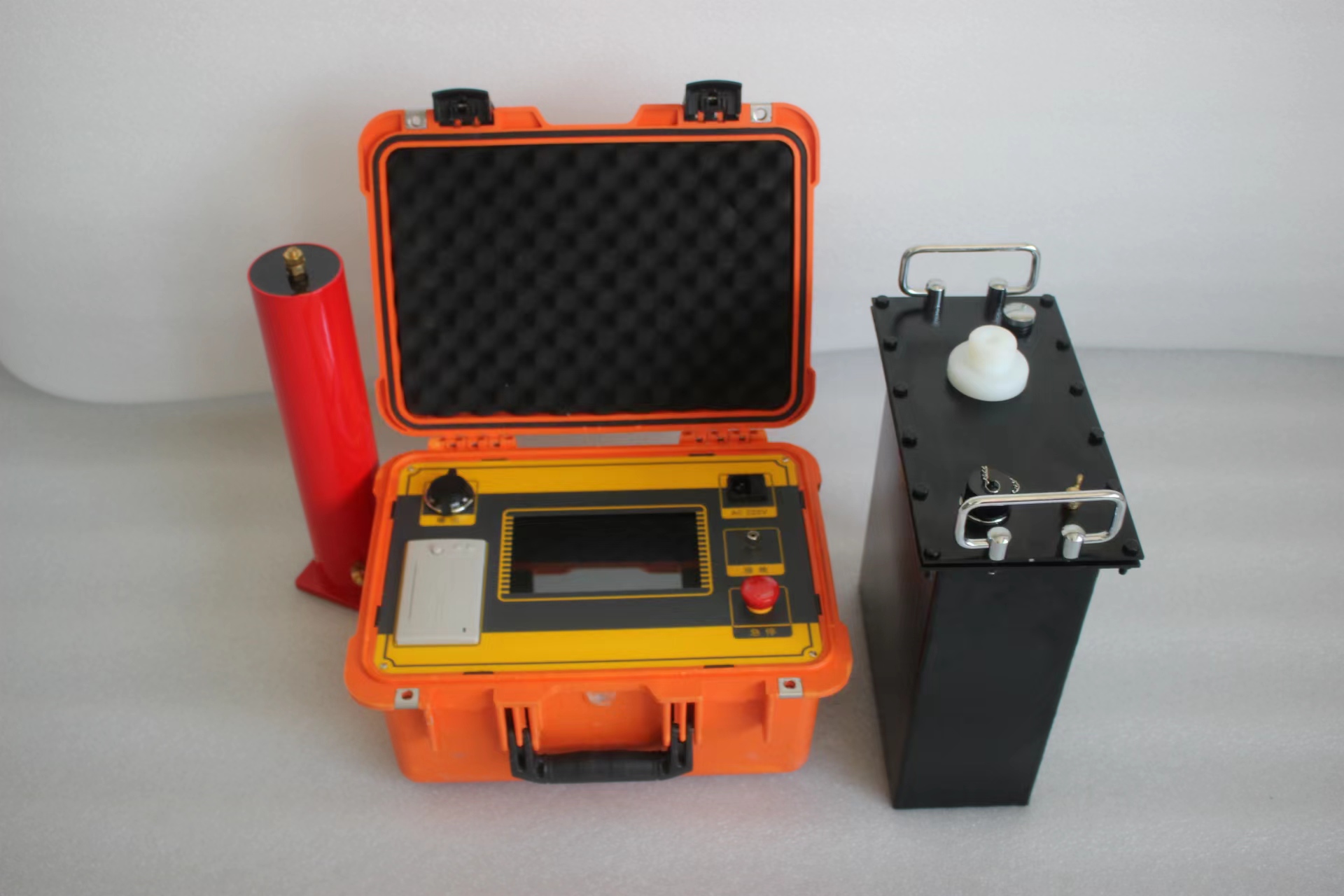

四.产品图片
